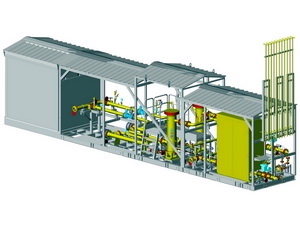

Автоматизированная газораспределительная станция (АГРС) представляет собой многофункциональный технологический комплекс максимальной производительностью 12 000 м³/ч. Назначение АГРС «ЭНЕРГАЗ» – отбор газа из магистрального трубопровода, фильтрация, подогрев, снижение и стабилизация давления, одоризация, измерение расхода и контроль качества газа.
Основные элементы АГРС:
- Система очистки газа с фильтрами-коалесцерами. Эффективность составляет 99,9% для твердых частиц крупнее 10 мкм и 100% для капельной влаги.
- Узел сбора и хранения газового конденсата с двумя дренажными резервуарами – под давлением (объемом 1 м³) и атмосферным (3 м³). Подземные резервуары оснащены устройствами контроля уровня жидкости и оборудованием для перемещения конденсата и шлама в передвижную емкость.
- Модуль подогрева газа тепловой мощностью 30 кВт, выполненный на основе взрывозащищенных электрических подогревателей с устройством плавной регулировки и блокировки нагрева.
- Блок редуцирования для снижения давления магистрального газа до требуемого расчетного уровня 1,2 МПа.
- Модуль одоризации, предназначенный для придания специфического запаха природному газу. Модуль состоит из внешней наземной емкости для хранения одоранта объемом 2,1 м³ и автоматической одоризационной установки.
- Узел коммерческого учета газа с диафрагменными расходомерами. Данные с вычислителей передаются в систему учёта энергоресурсов «Узтрансгаз». Относительная погрешность узла – не более 1,5%. В качестве источника бесперебойного питания применены солнечные панели.
- Выходной блок контроля качества газа с измерительно-аналитическим оборудованием и устройством отбора проб.
.jpg)

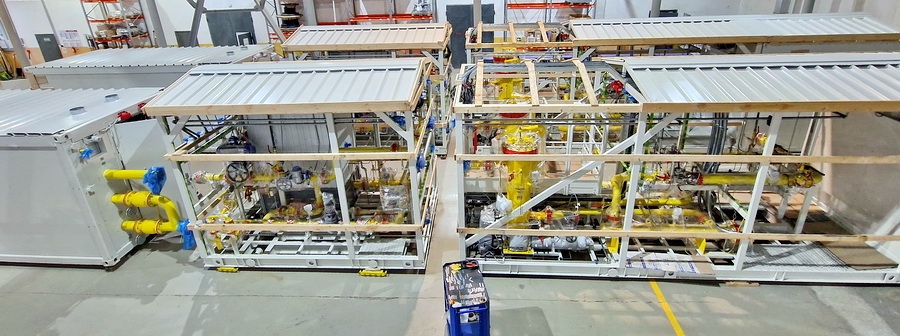

Перед отгрузкой АГРС прошла предварительные (заводские) испытания
Газораспределительная станция «ЭНЕРГАЗ» полностью автоматизирована. Система управления выполнена на базе микропроцессорной техники с использованием современного программного обеспечения, коммутационного оборудования, каналов и протоколов связи.
